沖擊電壓發生器 CYCJ-DY-40030

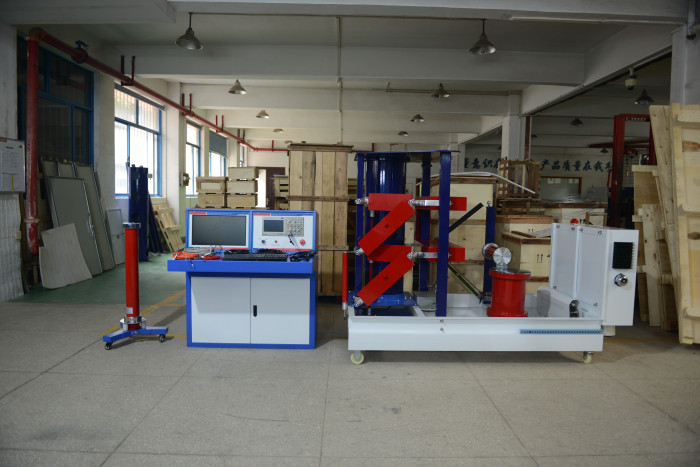

沖擊電壓發生器，雷電沖擊電壓試驗裝置，主要由沖擊電壓發生器、弱阻尼沖擊電容分壓器、沖擊電壓發生器控制系統、截波裝置、數字化沖擊測量系統組成。

產品說明書
檢定證書
產品證書
產品圖集
操作視頻
解決方案

介紹 / Brief Introduction

沖擊電壓發生器雷電沖擊電壓試驗裝置，主要由沖擊電壓發生器、弱阻尼沖擊電容分壓器、沖擊電壓發生器控制系統、截波裝置、數字化沖擊測量系統組成。主要適用于35kV電力變壓器及以下電力產品的雷電沖擊電壓全波試驗，也可用于雷電沖擊全波、操作波、截波、震蕩波及其他特殊波形沖擊試驗。

配置表 / Configuration Table

1、沖擊主體一體化整流充電電源

額定電壓：Un = 100kV DC (正或負極性)

額定電流：In = 50mA (額定電壓下)

電壓控制：可控硅模塊調壓，調壓范圍0～100% Un

極性轉換：手動變換高壓硅堆的方向

輸入電壓：220V 單相電壓

電源頻率：50/60 Hz

電源消耗：約5kW

2、弱阻尼電容分壓器

型號：CR400/600

額定電壓：400kV

額定電容：600pF

電容節數：1節

每節電容：600pF（MWF400-600脈沖電容器）

方波響應：部分響應時間小于100ns，過沖小于10%

分壓比：約250

準確度：小于2%

分壓比不確定度：小于1%

3、截波裝置

型號：MC400kV

額定電壓：400kV

球隙形式：300mm直徑半球間隙

觸發方式：三電極放電觸發

（采用高性能脈沖放大器輸出15kV，100ns觸發脈沖）

時延方式： 2～6us時延可調的電子延時電路提供截波觸發脈沖

（與HZCJ2008控制系統配合，電位器微調截波延時時間）

截波分散性：截波時間標準偏差小于0.1μs

4、測量設備：

型號：DIMS-1000數字化沖擊測量系統

輸入范圍：120V ～ 1600V（沖擊電壓）

測量不確定度：小于1%

波形測量：TBS2012數字示波器(可根據客戶要求選配）

最高采樣率1.0GS/s，帶寬100MHz，分辨率8bit

記錄長度10k字節，2通道。

產品特征 / Product Characteristics

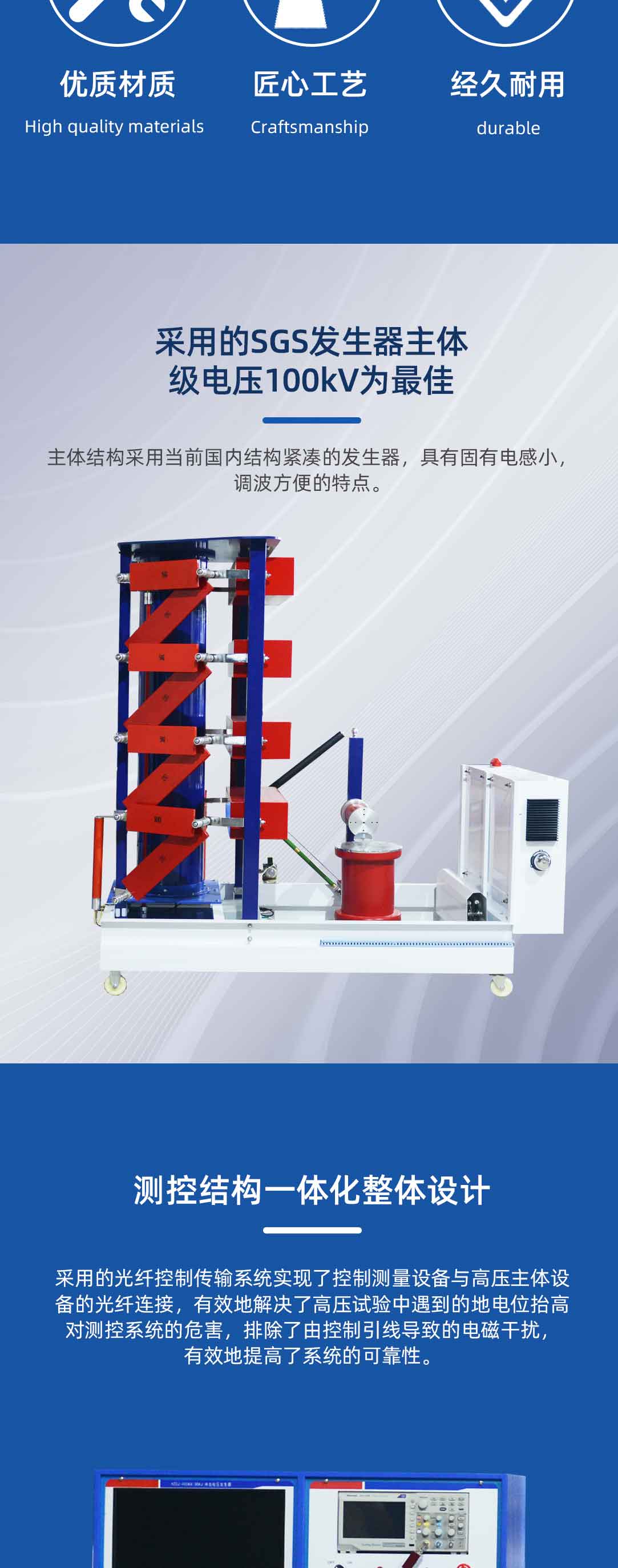

主體結構采用世界著名公司HAEFELY的結構設計，是當前國內結構緊湊的發生器，具有固有電感小，調波方便的特點。

核心器件為日本三菱公司的FX系列可編程控制器，幾乎所有的控制功能都由軟件編程實現，因此系統結構簡單，外圍電路板極少，可靠性極高。

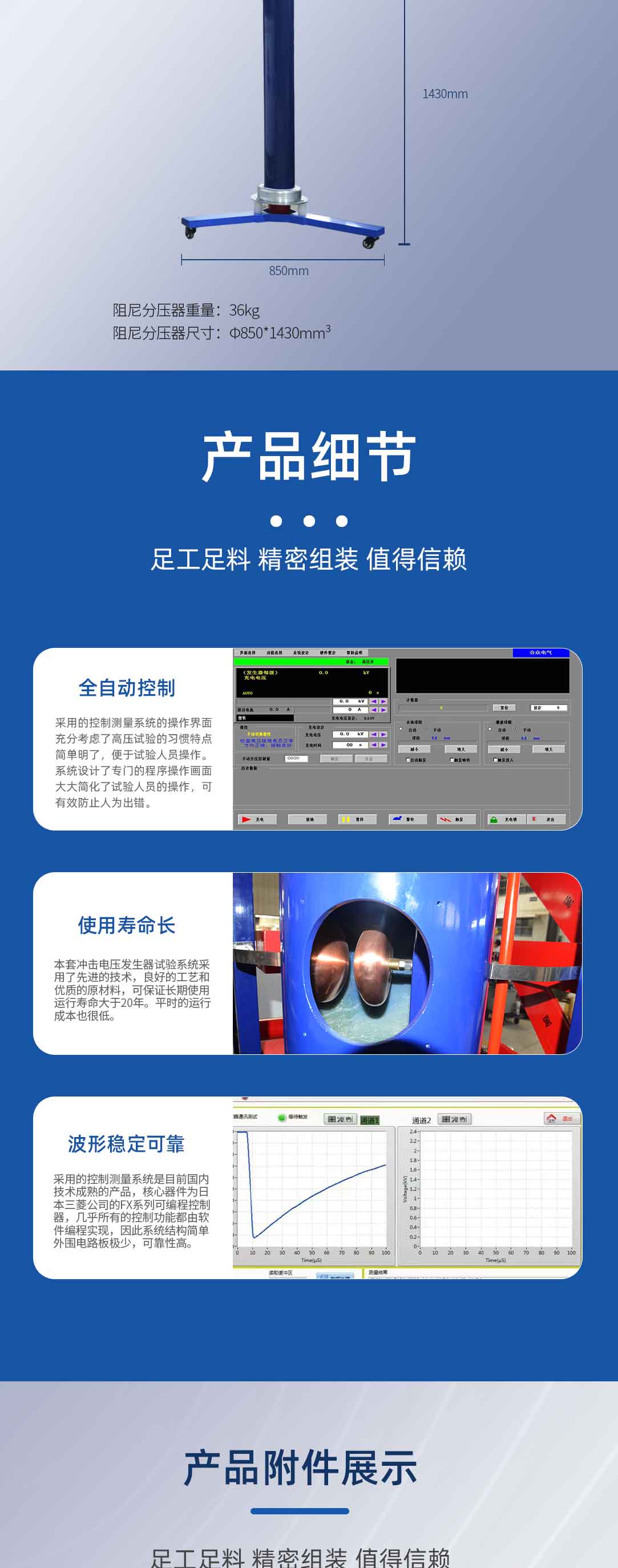

測控結構一體化整體設計，具有峰值電壓表、液晶顯示工業計算機，可實現全自動控制測量分析。測控系統采用液晶觸摸屏操作，具有多種狀態提示畫面，實現了人機對話式的智能操作。

采用的光纖控制傳輸系統在國內高壓試驗設備中是首創，它實現了控制測量設備與高壓主體設備的光纖連接，有效地解決了高壓試驗中遇到的地電位抬高對測控系統的危害，排除了由控制引線導致的電磁干擾，極大地提高了系統的可靠性。

截波時延調整方式所采用的電子延時回路，可方便地獲得2～6us的截波觸發延時，與采用延時電纜的方式相比更加方便簡單。

能夠產生15kV，100ns上升沿的脈沖放大器用于觸發截波間隙，可保證小于0.1us的截斷時間分散性。

系統設計了專門的程序操作畫面，方便進行變壓器的全波、截波試驗，大大簡化了試驗人員的操作，可有效防止人為出錯。

沖擊電壓發生器試驗系統采用了先進的技術，良好的工藝和優質的原材料，可保證長期使用，運行壽命大于20年。平時的運行成本也很低。

沖擊電壓發生器

產品圖集 / Instrument Pictures

產品證書 / Product Certificate

產品視頻 / IProduct video

售后保障 / After-sales Service

我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，切我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!

我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！

注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
